產品中心
Products探傷儀、X射線CT檢測 超聲波探傷儀
詳細介紹
數字超聲波探傷儀能夠便捷地進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷,應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是檢測行業重要的儀器。
主要功能
1、自動校準探頭,無需手動計算;
2、利用試塊自動生成DAC、AVG曲線;
3、自動顯示回波相關參數(深度D、水平P、距離S、波幅H);
4、16個探傷通道,可自由輸入并存儲多個行業的探傷標準;
5、可存儲980幅A掃圖像;
6、四種(I、V、U、X型)焊縫類型圖示功能,直觀判斷反射位置;
7、自動計算缺陷當量φ值;
8、高采樣率,低噪聲;
9、兩種探頭方式:?jiǎn)尉、雙晶;
10、回波抑制功能并有警示燈提示。
輔助功能
1、中英文菜單;
2、閘門聲光報警;
3、自動增益功能增加探傷效率;
4、斜探頭角度和K值兩種輸入方式;
5、峰值記憶和回波包絡(luò )確定高回波;
6、USB接口連接PC端進行數據傳輸,自動生成探傷報告;
產品特點
★按鍵簡潔,操作簡單;
★大屏幕高亮顯示,可以滿足在陽光下、涵洞中探傷的要求。
技術參數
AY500
屏幕顯示
彩屏
掃描范圍
0 ~ 6000
垂直線性誤差
≤4%
水平線性誤差
≤0.1%
探傷靈敏度余量
≥60dB(深200mnφ2平底孔)
動態范圍
≥32dB
分辨率
≥34dB
頻率范圍(MHz)
0.5 ~ 20
增益調節(dB)
0 ~ 110
B掃
無
兩孔測試法
無
探傷錄像
無
PC通訊
有
三防功能
有
DAC/AVG曲線
有
材料聲速(m/s)
1000 ~ 9999
回波抑制
0 ~ 80%
工作溫度(℃)
-27 ~ 70
外形尺寸
240*160*40
重量(Kg)
1150g
標準配置
主機、電源適配器、直探頭、斜探頭、探頭連接線
可選配件
通訊軟件、數據線、探傷試塊、探頭、探頭連接線
標準配置
主機
1臺
直探頭
1支
斜探頭
1支
電源適配器
1個
選配件
探頭
標準試塊
筆記本電腦
PC通訊軟件
BNC電纜

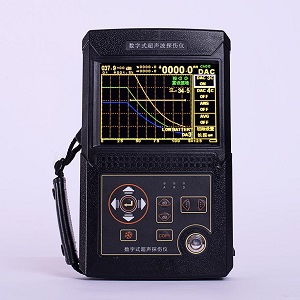

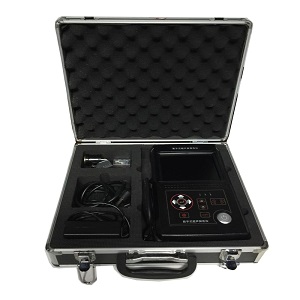

圖片欣賞
