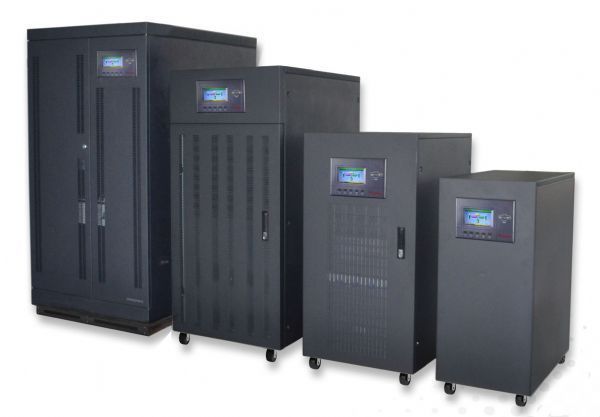

工頻在線式UPS
CP系列UPS具有可靠性、抗干擾性、能防雷擊、抗高浪涌，過載能力強等特性，額定容量從10～400KVA，該系列產品既可以并機、熱備份使用也可以單機使用，廣泛適用于銀行、證券等機構的數據中心，通信、交通電力、工業自動化等行業。
CP系列數字化UPS特點：
標配雙路輸入（逆變、旁路），提供多重電力保障；
雙變換真在線式設計，采用數字化技術UPS具有的保護功能和可靠性；
1、逆變器采用DSP、MCU和DDC實時處理的全數字矢量控制技術，精確掌控機器各項參數并對其進行控制。
2、IGBT高頻脈寬調制技術（PWM）相結合，降低系統噪音及電力損失，確�？蛻�(hù)能在各種工作負荷狀態下獲得電壓輸出。
3、雙轉換，純在線式正弦波輸出，無論在市電模式或者電池模式，均可輸出低失真度的純凈正弦波電源，為用戶的負載設備提供更佳的電源保障。
4、輸出帶隔離變壓器，保證負載和公用電網全隔離。裝有隔離變壓器的機器，負載中不會(huì )出現直流成份，能有效的保護計算機，網絡(luò )和通訊設備的開關電源不為直流電流損壞，同時，對于非線性負載，也可表現出優良的動態性能，提高了機器的帶載能力，且負載兼容性好。
5、自動頻率/相位同步功能，避免輸入跳頻對設備的影響。
6、保護功能，具有交流輸入過壓、欠壓保護，輸出過壓欠壓保護，輸出過載短路保護，電池欠壓預警保護，機內過溫保護，從而極大的保證了系統運行的穩定性和可靠性。
7、使用大功率IGBT器件使逆變器具有很強過載能力及抗沖擊能力，同時增強了對電網的適應能力。
8、智能調速風扇，低噪節能。
9、LCD中英文液晶操作界面，管理更方便。
10、并機可共用電池組，節約投資成本。
靈活的并機技術適用于不同負載的系統單機、1+1并機、N+1并機運行；
使并機中的各臺UPS處于相對獨立的工作狀態，智能、快速、準確地將并機系統中的各臺UPS同步跟蹤調到更佳(相位差<0。50)，動態實施地調節負載的有功和無功，實現精密的負載均分，并在UPS的逆變器發生故障時，將有故障的UPS自動準確、可靠地從并機系統中脫機，確保并機系統持續向負載提供高質量的交流電力電源，并機系統UPS的環流幾乎為零，電流不均衡度小于2%。
多機并機系統:允許用戶在關鍵應用處實現多達八臺UPS的并聯運行，監控和高度DSP數字化控制技術使并機系統和單機一樣簡單，所有UPS都是對等的，不存在主從關系，是真正的平等。如果你購買了一臺此類UPS單機，在需要擴容或提高可靠度時，可以輕松地擴展為“1＋1”雙機并聯，也可繼續擴展到N＋X多機冗余系統。
智能化電池管理模式；
智能化電池管理功能，直流啟動功能，自動重啟功能（電池保護關機，再入市電情況下），三段式自動充電功能，定期自動進行電池自檢，自動調整放電保護電壓，有效防止電池過放電，選配電池巡檢儀，可診斷每只電池的狀況并精確預測電池的后備時間。
系統經過嚴格的短路測試及2KVA高壓絕緣測試；
數字控制技術，使整機控制精確、快速、可靠、穩定；
強大的智能監控功能，可提供RS232，RS485，干接點及并機接口；
UPS供電環境監控系統，開發了智能單機及網絡(luò )一體化實時監控管理軟件，為用戶提供了專業、實用、安全可靠的電源監控方案，使智能網絡(luò )快速、可靠地管理UPS系統。UPS集中監控管理軟件可在多范圍內對UPS實施監控，融合了UPS設備與電腦間的點對點，點對多、多對點、多對多的全功能網絡(luò )拓樸結構，形成了龐大的智能UPS電源網絡(luò )監控管理系統。
實時監控軟件特點：
1、面向單用戶的實時監控；
2、面向大規模廣域網集中管理的實時監控。
可選十二脈沖使輸入功率因數有效校正、抑制了UPS對電網造成的污染；
靈活的組網方案；
提供RS232、RS485、干接點、SNMP卡、Modem等多種通信接口，滿足TCP/IP協議，適應LAN、WAN和INTERNET網絡(luò )監控。
1、RS232串行通信接口一對一連接，通過通訊電纜直接與電腦的RS232通信口連接，實現了電腦與UPS設備間近距離（＜100M） 的數據雙向交換、遠程監控、智能化管理。
2、RS485采用平衡電路改進接口RS485串行通信標準，雙工通訊方式，一對一聯接。需要專用RS485/RS232接口轉換器，連接到電腦的RS232的通信接口上，通過一根電纜與電腦連接起來，支持較高速度和距離（＜1200mm） 的數據傳輸。
3、SNMP網卡采用流行的以太網技術，TCP/IP網絡(luò )協議，雙工通訊方式，多對多連接。UPS內置或外置專用的SNMP網卡與電腦配置的網卡對接，實現＜100m的智能監控；也可接到局域網中，實現多臺電腦對一臺（或多臺）UPS實施網絡(luò )化監控。
4、UPS內置Modem可電話撥號通過電話線向當地市話網，呼叫電話機手機、手機，提示UPS異常狀態；轉旁路、停機、電池低壓、過載等。
5、UPS干接點報警信號通過接點閉合進行遠距離告警，接通遠方的指示燈、電鈴、繼電器類執行單元，提示無市電、電池低壓、機器故障等。
標配ECO功能,可選EPO功能。
技術規格
（一） 整流器輸入參數
|
型號(KVA) |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
|
標稱容量（KW） |
8 |
16 |
24 |
32 |
48 |
64 |
90 |
108 |
144 |
180 |
225 |
270 |
360 |
|
單相輸入最大電流(A) |
19 |
38 |
57 |
76 |
114 |
152 |
190 |
228 |
304 |
379 |
475 |
570 |
760 |
|
工作方式及原理 |
在線式供電，靜態旁路開關（無間斷切換），雙重轉換技術，輸出電源完全隔離 |
||||||||||||
|
輸入功率因素 |
0.8/0.95(選用12脈沖)/0.99(選用12脈沖+有源濾波器) |
||||||||||||
|
相數 |
三相+N+G |
||||||||||||
|
標稱電壓 |
208~478VA |
||||||||||||
|
標稱頻率 |
40~70Hz |
||||||||||||
|
電壓諧波失真 |
<3% |
||||||||||||
|
軟啟動 |
0~100% 5 sec |
||||||||||||
（二） 電池
|
型號(KVA) |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
|
最大放電電流（A） |
28 |
56 |
85 |
113 |
169 |
225 |
282 |
338 |
410 |
546 |
568 |
682 |
909 |
|
單組電池數量 |
12V類型32節或2V類型192節 |
||||||||||||
|
標稱電池電壓 |
384VDC（336V－384V可設） |
||||||||||||
|
浮充電壓 |
432VDC |
||||||||||||
|
充電電流 |
6~50A（可調） |
||||||||||||
（三） 逆變器
|
型號(KVA) |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
|||
|
額定功率（KW） |
8 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
144 |
180 |
225 |
270 |
360 |
|||
|
相數 |
三相+N+G |
|||||||||||||||
|
標稱電壓 |
3/1：220VAC±1%；3/3：380VAC±1% |
|||||||||||||||
|
標稱頻率 |
50HZ ±0.5％，60HZ±0.5%（電池供電） |
|||||||||||||||
|
功率因素 |
0.8/0.9（定制） |
|||||||||||||||
|
頻率穩定度：不同步時 |
<±0.5% |
|||||||||||||||
|
頻率穩定度：同步時 |
<±2% |
|||||||||||||||
|
波峰因數 |
3：1 |
|||||||||||||||
|
輸出波形 |
正弦波 |
|||||||||||||||
|
總諧波失真 |
<3% |
|||||||||||||||
|
動態負載電壓瞬變 |
<±4% |
|||||||||||||||
|
瞬間恢復時間 |
<10ms |
|||||||||||||||
|
平衡負載電壓 |
<±1%;<±5%（不平衡負載電壓） |
|||||||||||||||
|
過載能力 |
125%15min，150%1min，＞150%300ms |
|||||||||||||||
|
逆變器效率,負載100% |
逆變模式 |
ECO模式 |
逆變模式 |
ECO模式 |
||||||||||||
|
≥93% |
≥98% |
≥96% |
≥98% |
|||||||||||||
（四） 旁路
|
型號(KVA) |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
|
相數 |
三相+N+G |
||||||||||||
|
標稱電壓 |
380VAC±15% |
||||||||||||
|
標稱頻率 |
50HZ±5%；60HZ±5% |
||||||||||||
|
轉換時間 |
0ms |
||||||||||||
（五） 系統
|
型號(KVA) |
10 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
160 |
200 |
250 |
300 |
400 |
||
|
顯示面板 |
LCD+LED（中英文） |
||||||||||||||
|
監控功能 |
輸入輸出電壓、頻頻；負載、電池容量百分比；故障信息等 |
||||||||||||||
|
計算機通訊接口 |
RS232，RS485，干接點，智能插槽，溫度補償 |
||||||||||||||
|
運行溫度 |
0~40℃ |
||||||||||||||
|
相對濕度(無凝結) |
0%~90% |
||||||||||||||
|
運行高度(最大) |
<1000米 (每增加100米功率下降1%，最高4000米) |
||||||||||||||
|
冷卻方式 |
強制通風 |
||||||||||||||
|
噪聲db |
48~65 |
53~68 |
|||||||||||||
|
MTBF |
30萬小時 |
||||||||||||||
|
防護等級 |
IP20 |
||||||||||||||
|
箱體顏色 |
白色或黑色 |
||||||||||||||
|
輸入電纜 |
底部/背部 |
||||||||||||||
|
易維護 |
前面/上面/側面 |
||||||||||||||
|
外形尺寸（寬×深×高）mm |
420×800×900 |
660×800×1550 |
1200×860×1680 |
2000×1200×1900 |
|||||||||||
|
參考重量（KG） |
160 |
190 |
210 |
270 |
400 |
450 |
650 |
730 |
1200 |
1350 |
2600 |
2850 |
3100 |
||
|
輸入裝置 |
接線端子排 |
||||||||||||||
|
輸出裝置 |
接線端子排 |
||||||||||||||
系統選件:
EPO功能
12脈沖及輸入有源濾波器
智能遠程管理卡或手機管理卡
輸入及旁路隔離變壓器
電池巡檢儀
溫度補償器
并機功能
......
★產品外觀及尺寸、重量變化，請以實物為準，恕不另行通知。
