典型應用

Ø 嚴苛工業現場型式試驗

Ø 高溫老化室測試

Ø 家用電器、商用電器生產線待機功率測量

Ø 電動工具測試

照明燈具測試

技術規格

型號	AN8721PV3
測量通道	單相
測量參數	電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數λ、相位角Φ、電壓 頻率f、電能量Wh、電能量計時Time
接線使用	電壓/電流端子間配有不可拆除的共地短路片， 僅支持電流表內接法@接線使用
輸入阻抗	電壓：約2MΩ 電流：約4mΩ
滿量程峰值因數	1.6
電壓額定量程	600V
電流額定量程	1A/20A
電壓精度范圍	6V~600V
電流精度范圍	10mA~1A/20A
電壓/電流精度*	±(0.1%×顯示值+0.1%×量程) （DC，45Hz≤f≤1kHz）
有功功率精度*	±(0.1%×顯示值+0.1%×量程) （DC，45Hz≤f≤1kHz）
有功功率分辨率	0.01W
功率因數范圍	±(0.1～1)
功率因數精度	±0.01 (電壓/電流幅值均大于相應量程的10%)
頻率測量范圍	DC，45Hz≤f≤4kHz
頻率測量精度	±(0.1%×顯示值) (電壓幅值應大于量程的10%)
電能量范圍	0～99999MWh
電能量精度	±(顯示值×0.1%+量程×0.1%)
電能計時	999時59分59秒
電能計時精度	±(0.05%×顯示值)
電壓/電流變比	0.1～1000.0
數據更新周期	0.25，0.5，1[s]
報警功能	5組，電壓、電流、功率上/下限、門限設定
控制接口	RS-232 (選配RS-485)、開關量功能 (選配)
外形尺寸	213(W, 前塑殼)×88(H, 前塑殼)×386(D, 含接線柱) mm
開口尺寸	210(W)×85(H) mm
底腳高度	15 mm
整機重量	約3kg
整機功耗	約10VA

配件

n 電源線

n 通信線

選購

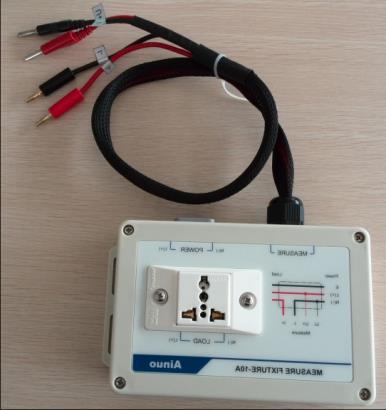

n 電測接線盒
