產品中心
Products探傷儀、X射線CT檢測 超聲波探傷儀
產品概述：
數字超聲波探傷儀能夠便捷的進行工件內部多種缺陷如裂紋、焊縫、氣孔、砂眼、夾雜、折疊等的檢測、定位、評估及診斷，應用于電力、石化、鍋爐壓力容器、鋼結構、鐵路交通、汽車、機械等領域。它是檢測行業t重要的儀器。
主要功能：
● 精度高，定量、定位，適合較近和較遠距離探傷的要求；
● 近場盲區小，適合小管徑、薄壁管探傷的要求；
● 自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
● 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
● 自由切換三種標尺（深度d、水平p、距離s）；
● 自動增益、回波包絡(luò )、峰值記憶功能增加了探傷效率；
● φ值計算：直探頭鍛件探傷，找準缺陷高波自動換算孔徑ф值,大平底自動計算；
● 15個探傷通道（可擴展），可自由輸入并存儲多個行業的探傷標準，現場探傷無需攜帶試塊；
● 可自由存儲、回放50幅A掃波形及數據；
● DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
● 13個內置探傷標準可調出；
● 可以自由輸入多個行業標準；
● 發射脈沖寬度和強度可調；
● IP65標準鋁鎂合金外殼，堅固，防水防塵，抗干擾能力；
● 26萬色真彩屏顯示，亮度可調，適合強光、弱光的工作環境；
● 鋰電池供電，可連續工作8小時。
● 實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
● 掉電保護，存儲數據不丟失；
● 探傷參數可自動測試或預置；
● 數字抑制，不影響增益和線性；
● 增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。
輔助功能：
● 角度和K值兩種輸入方式
● 回波次數分析
● 電源狀態指示
● 閘門聲光報警
● DAC聲光報警
● 屏幕的凍結和解凍
● 時鐘顯示
技術參數
|
|
AY510 |
|
屏幕顯示 |
彩屏 |
|
掃描范圍 |
0 ~ 6000 |
|
垂直線性誤差 |
≤3% |
|
水平線性誤差 |
≤0.1% |
|
探傷靈敏度余量 |
≥60dB（深200mnφ2平底孔） |
|
動態范圍 |
≥32dB |
|
分辨率 |
≥40dB |
|
頻率范圍（MHz） |
0.5 ~ 20 |
|
增益調節（dB） |
0 ~ 110 |
|
B掃 |
無 |
|
兩孔測試法 |
無 |
|
探傷錄像 |
無 |
|
PC通訊 |
有 |
|
三防功能 |
有 |
|
DAC/AVG曲線 |
有 |
|
材料聲速（m/s） |
1000 ~ 9999 |
|
回波抑制 |
0 ~ 80% |
|
工作溫度（℃） |
-27 ~ 70 |
|
外形尺寸 |
240*160*40 |
|
重量（Kg） |
1150g |
|
標準配置 |
主機、電源適配器、直探頭、斜探頭、探頭連接線 |
|
可選配件 |
通訊軟件、數據線、探傷試塊、探頭、探頭連接線 |
標準配置
|
1. |
主機 |
1臺 |
|
2. |
直探頭 |
1個 |
|
3. |
斜探頭 |
1個 |
|
4. |
9V電源適配器 |
1個 |
|
5. |
探頭連接線 |
1根 |
|
6. |
產品包裝箱 |
1個 |
|
7. |
使用說明書 |
1本 |
|
8. |
合格證、裝箱卡、保修卡 |
1套 |
選配件
1.PC超聲波探傷儀通訊軟件
2.標準試塊
3.耦合劑

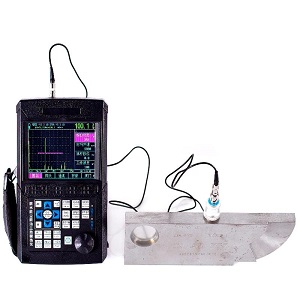

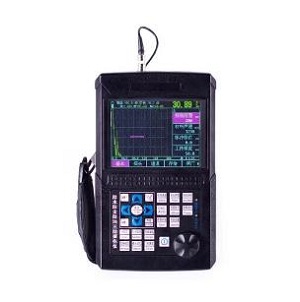

圖片欣賞
