產品詳情

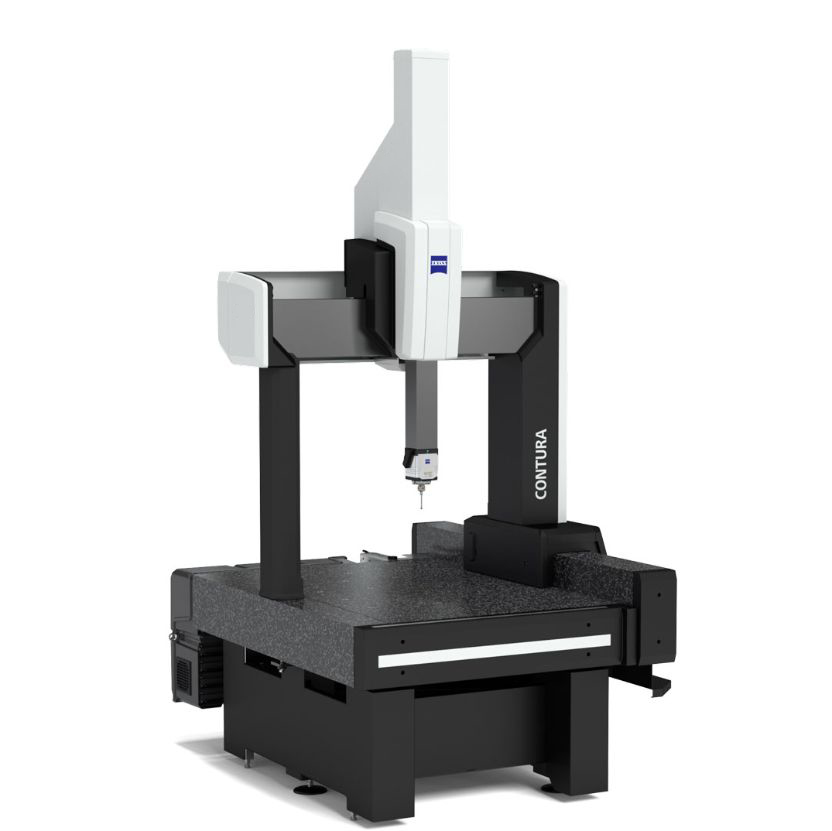

CONTURA可配備固定型被動式探頭、靈活的蔡司RDS關節式探頭座或主動式掃描測針。各類探頭均具有掃描功能。主動式探頭采用蔡司navigator技術。
穩定的測量結果
根據配置不同，CONTURA采用工業陶瓷或CARAT導軌，具有良好的剛性 、較低的熱膨脹性和輕盈的機身重量。三軸均采用四面環抱氣浮軸承，可在高速運行和加速的條件下保持穩定性。懸浮安裝在CONTURA導軌上的玻璃陶瓷光柵尺具有穩定特性，因此無需安裝溫度傳感器或進行誤差補償。高等級的防護特性使得該機器可以在生產車間使用。
計算機輔助精度修正（CAA)
動態形變的橋架直接影響測量精度，尤其是在掃描測量時更是如此。CONTURA可計算這一動態效應所需的補償值。因此在高速測量環境下亦可保證測量精度。
控制簡便
用戶無需計算機，只需借助界面友好的控制面板即可對系統進行控制。通過精密的搖桿可對所有軸的運動進行更為便捷與精準的控制�？稍贑NC模式下對速度進行調節。
技術參數：
長度測量誤差E0
自1.5 + L/350 μm起
測量范圍
|
|
X |
Y |
Z |
|
7/7/6 |
700 |
700 |
600 |
|
7/10/6 |
700 |
1,000 |
600 |
|
10/12/6 |
1,000 |
1,200 |
600 |
|
10/16/6 |
1,000 |
1,600 |
600 |
|
9/12/8 |
900 |
1,200 |
800 |
|
9/16/8 |
900 |
1,600 |
800 |
|
12/18/10 |
1,200 |
1,800 |
1,000 |
|
12/24/10 |
1,200 |
2,400 |
1,000 |
