Products尺寸、輪廓、形狀測量 輪廓、圓度儀
主要特征
·一次測量，實現粗糙度、波紋度、輪廓分析
·實現全范圍內的粗糙度、波紋度測量
·X向采用新型數字式傳感器，精度更高，Z1采用自主研發高精度多段式電感傳感器
·多段式高精度傳感器具有超大量程，較大限度保持了傳感器的原有精度。
·采用高剛性高精度免維護直線運動導軌，精密控制系統。
·采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時；足夠密集及穩定的數據源為后期數據處理、計算提供有力的保障。

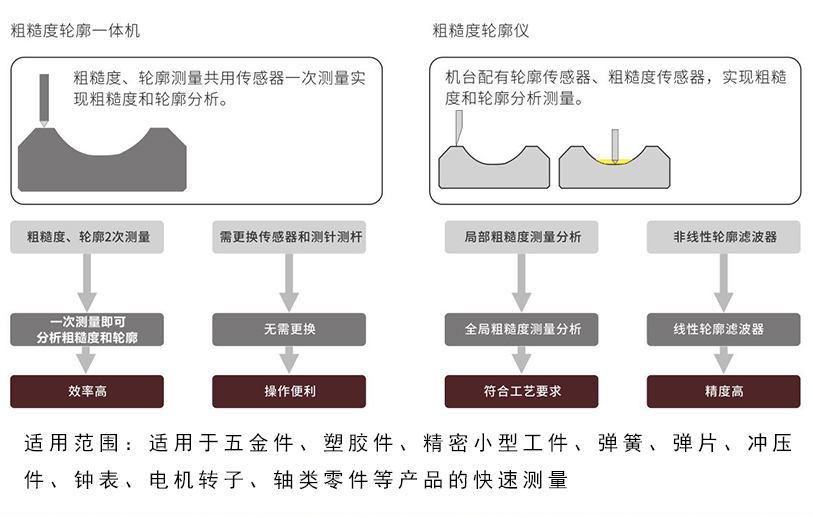

粗糙度輪廓儀一體機具有傳統的粗糙度輪廓儀無法比擬的優勢
產品參數
| 規格號 | 參數 | |
| 測量范圍 | X軸 | 0-200mm可選 |
| Z軸 | 0-620mm可選 | |
| Z1軸 | 6mm,2mm | |
| 線性精度 | 輪廓 | ≤±0.07%f.s.(95mm測桿) |
| 粗糙度 | ≤±(12nm+3%) | |
輪廓測量：各種類型工件表面的線要素，點要素、點與點的距離、線與線的距離、各要素的位置度包括距離、平行度、垂直度、角度、槽深、槽寬、半徑，可進行直線度分析、凸度分析。
輪廓分析：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
粗糙度測量：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
