Products光學顯微鏡、掃描電鏡 掃描電鏡
高畫質的鎢燈絲掃描電鏡, 圖象質量更進一步。
通過高畫質提升掃描電鏡的分析能力和操作性, 凝聚日立科技“獨具匠心”。

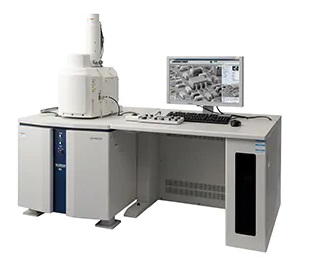

SU3500鎢燈絲掃描電鏡具有實現了“3 kV加速電壓7 nm分辨率”的全新電子光學系統, 可實現實時立體成像的“實時立體觀察功能”＊1、以及更高檢測效率的 “UVD超高靈敏度可變壓力檢測器”＊1它為觀察和分析提出了嶄新的標準。
特點
低加速電壓觀察時分辨率更高，可更好地觀察樣品表面的細微形狀和更有效地降低樣品的損壞
全新設計的電子光學系統和信號處理技術實現了高速掃描和低噪音的觀察
和以前的常規掃描電子顯微鏡相比＊2自動功能縮短＊3了大約11秒
具有在低真空時可以非常好地觀察樣品表面的細微形狀的“UVD(超高靈敏度可變壓力探測器)”＊4
具有實現了實時立體成像的“實時立體觀察功能”＊4
規格
|
項目 |
描述 |
|
|
二次電子分辨率 |
3.0 nm(加速電壓=30 kV，WD=5 mm高真空模式) |
|
|
背散射電子分辨率 |
4.0 nm(加速電壓=30 kV，WD=5 mm低真空模式) |
|
|
放大倍率 |
5 - 300,000倍(底片倍率＊5） |
|
|
加速電壓 |
0.3～30kV |
|
|
可變壓力范圍 |
6～650Pa |
|
|
最大樣品尺寸 |
直徑 200 mm |
|
|
樣品臺 |
X |
0～100mm |
|
Y |
0～50mm |
|
|
Z |
5～65mm |
|
|
R |
360° |
|
|
T |
-20～90° |
|
|
可觀察區域 |
直徑 130 mm(旋轉并用) |
|
|
最大樣品高度 |
80mm（WD＝10mm） |
|
|
馬達臺 |
5軸標配 |
|
|
電子光學系統 |
電子槍 |
預對中的鎢燈絲 |
|
物鏡光闌 |
4孔可動光闌 |
|
|
探檢測器 |
埃弗哈特 索恩利 二次電子探測器 |
|
|
EDX分析 WD |
10 mm(取出角35°) |
|
|
圖像顯示 |
操作系統 |
Windows®7(有更改，恕不另行通知) |
|
圖像顯示模式 |
全屏模式(1,280 × 960 像素) |
|
|
排氣系統 |
操作 |
全自動排氣 |
|
渦輪分子泵 |
261升/秒 × 1 |
|
|
機械泵 |
135 L/min.(162 L/min.，60Hz) × 1 |
|
觀察
