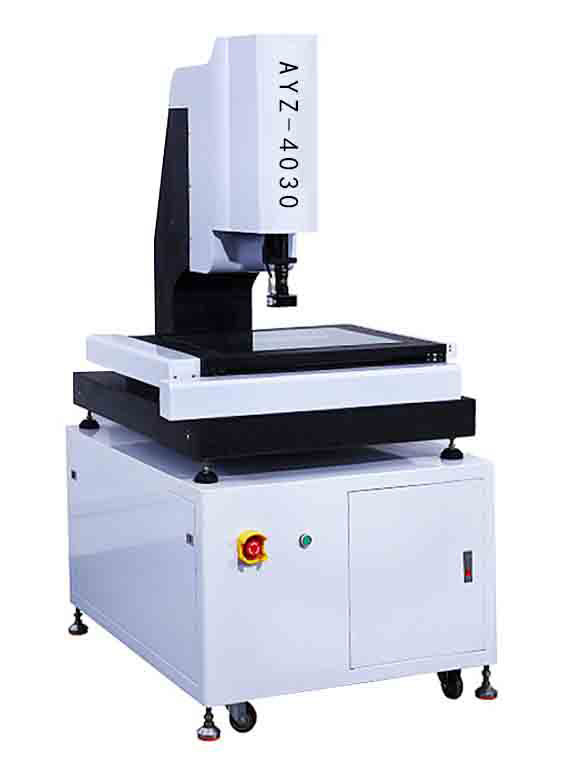

Products尺寸、輪廓、形狀測量 二次元測量?jì)x
主要特征
一、精密機械、主要特點
1.大理石底座、立柱保證具有極高的穩定性。
2.精密V型導軌和研磨級滾珠螺桿，配高性能伺服馬達全閉環控制，高穩定性、高精度、速度快。
3.高分辨率900線彩色攝像機,保證擁有高品質的測量畫面。
4.自動對焦，連續變倍鏡頭，自動變倍鏡頭（選配）,改變倍率不需重選取比例尺。
5.高精密光學尺0.001mm。
二、電控系統、主要特點：
1.用S曲線運動控制，實現快速、準確、穩定定位性能。
2.實時監控影像儀機臺位置和鏡頭狀態，通過理論位置和放大倍。
3.率獲取精準工件三軸坐標值，實時輸出專業測量數據。
4.驅動和運動控制相結合，實現影像儀高精度、高速度、多種感應方試和集成化。
5.CNC自動機專用控制系統，滿足各種機型所需。
型號規格
|
型號 |
AYZ 3020 |
AYZ 4030 |
AYZ 5040 |
|
行程 |
300*200*200 |
400*300*200 |
500 *400*200 |
|
外型尺寸 |
625*777*1080 |
725*877*1180 |
825*1077*1280 |
|
工作臺大小(MM) |
460*360 |
560*460 |
660*560 |
|
重量 |
280 kg |
350 kg |
420 kg |
|
承重 |
20 kg |
20 kg |
20 kg |
|
Z軸升降距離 |
200MM |
||
|
工作距離 |
90 mm |
||
|
測量 精度 UM |
XY（2.5 + L / 200）um |
||
|
光柵尺分辨率 |
1um 解析度 |
||
|
CCD分辯率 |
工業級：900線高清、彩色SONY1/3CCD |
||
|
變焦物鏡倍率： |
0.7-4.5X |
||
|
總放大倍率 |
30-225倍 |
||
|
物方視場 |
7-1.1MM |
||
|
光源 |
表面光、輪廓光：白色LED，亮度連續可調 |
||
|
電源 |
220 V ± 10% ，50 Hz用電設備要求接地可靠：接地電阻小于4歐姆 |
||
|
工作環境 |
溫度20℃±5℃ 溫度變化﹤2℃/hr濕度30-80% 振動﹤0.002g 低于15Hz |
||
測量部件
|
電路板 |
觸控芯片 |
硅膠齒輪 |
機器人零件
|
|
LED板 |
端子插頭 |
電子元件 |
電感器 |
