技術參數

一、概述(Summary)

接觸角(Contactangle)是指在氣、液、固三相交點處所作的氣一液界面的切線，此切

線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法

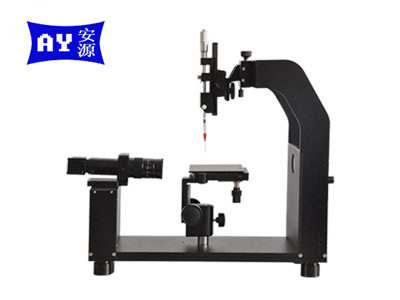

SDC-100S接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表面

接觸角、潤濕性能、表界面張力、表面能等性能，設備性價比高、測試功能較全面、可滿

足各種常規測量需要

二、應用(Application)

接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研

究、化學化工、半導體制造、涂料油、電子電路、紡織纖維、醫療生物等領域，接觸角測

量已經成為了一項評估表面性能的重要儀器。

(部分測試功能需要選購專門附件完成)

1.液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角;

2.材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量:

3.吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析;

4.各種特殊材料的按觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品:

5.附著滴法測試材料浸沒在液體中的接觸角測試:

6.懸滴法測量各種液體表界面張力及其極性、色散分量;

7.計算固體表面自由能(Surface free energy)，及其極性色散分量分析:

8，分析液體在固體表面的粘附功(Adhersion)，評估固體表面均勻性、清沽度等。

三、設備原理(Principle)

按觸角測量儀主要由光源、注射單元、樣品臺、采集系統、分析軟件五大部分組成，設備采用光學成像的原理。

光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長;

注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定:

樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制:

采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進

口配置，0.7-4.5倍放大可調，成像無畸形失真;分析軟件功能強大，具備一鍵式全自動擬

合能力，擬合方法，滿足各 液滴形態的擬合;

四、技術規格(Specifications)

五、產品特點(Product features)

1.主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，接觸角設備的設計精華與配置，保證儀器具有極強的穩定性;

2.采用工業級密集可調LED冷光源系統(壽命25000H以上)，保證成像更清晰，同時避免額

外熱度所導致的小液滴摔發;

3.采用高性能日本原裝進口工業機芯，工業級遠心變焦變倍鏡頭，基本可達到圖像無失情況，確保成像效果;

4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強，

5.提供德國進口的接觸角測量校準樣，確保儀器測試的精準性，角度校準標準片

3°5°8°:60°90°120°:115°(選配):

6.采系統設計靈活，適用干絕大部分測量環境，簡單應付多種復雜的樣品表面測量:

7.接觸角分析方法，滿足多種類液滴成像的擬合，其中包括微分橢圓與微分圓特殊液體

成像擬合方法;

8.計算方法，軟件已實現全自動擬合，避免人為操作造成的誤差;

9.具備雙邊接觸角測量快速擬合功能，分析液體與固體的表面潤濕性能、分析表面的實際潤濕情況;

10.動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批

量擬合;

11.軟件自動生成報告，其中涵蓋Word形式、Excel形式、譜圖形式等多種數據報告:

12.具備多種可選配功能件，我司研發團隊可滿足客戶提出來的定制測最要求
