接觸角測量?jì)xSDC-80

技術參數、接觸角測量?jì)xSDC-80儀器應用領域

TFT-LCD面板行業，玻璃面板潔凈度與薄膜質量測量；TFT打印電路、彩色濾光片。ITD導體膠卷等前涂層質量測量

印刷、塑膠行業；表面清潔與附著質量測量；油墨附著度測里；膠水膠體性質相容性測量；染料的緊扣度

半導體產業：品圓的潔凈度測量：HMDS的處理控制：CMP的研究測里、光阻與顯影劑的研究

化學材料研究：防水與親水性能材料研究探討：表面活性與清沽劑的張力、濕性；鹽性增強與附著表而能測量

IC封裝；基質表面潔凈度；原子合成氧化識別；IGA焊接表面；環氧化物的附著度測量

二、儀器介紹

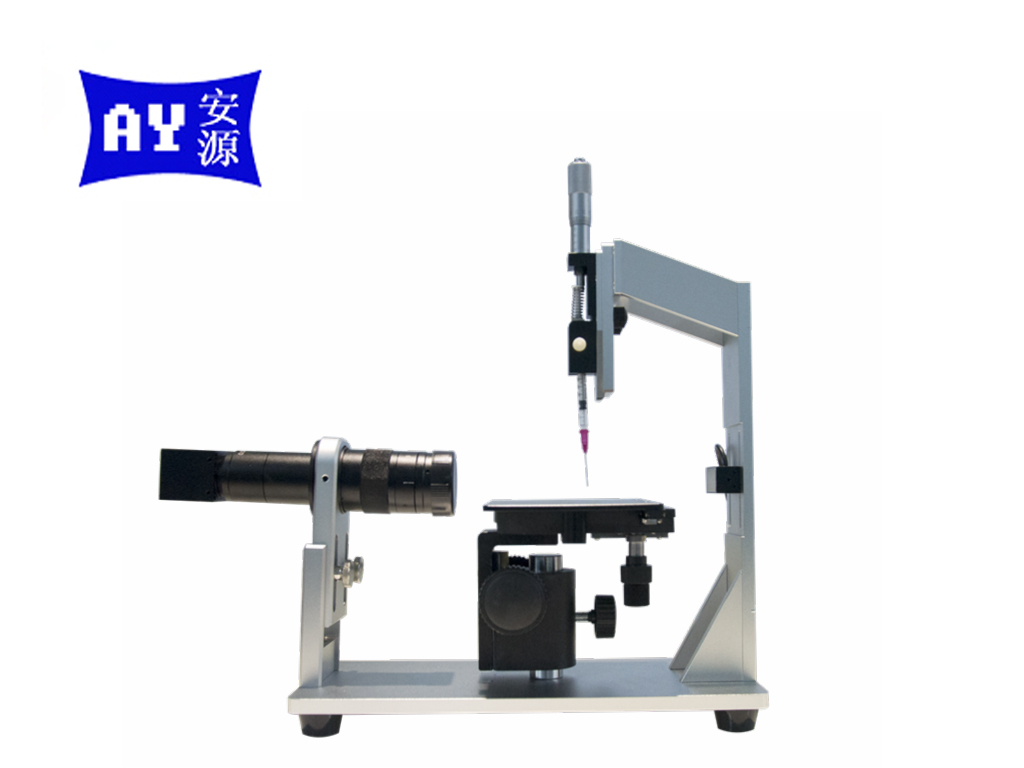

本公司儀器采用現代化工藝制造，儀器采用CCD微字攝像機，配倍高分辨率交焦式品微鏡和高亮度LED背景光源系統，搭配三維樣品臺，可進行工作臺上下、左右、前后等方向移動。實現做量進樣及上下、左右精密移動；同時還設計了伸縮桿結構工作臺能話應在不同用戶材料厚度加大的場合，儀器框架可以根據式樣的大小話量調節。擴大了儀器的使用范圍，軟件描配像正功能，測試多次后的結果可以同時保存在同一報告下，能讓用戶更好的對材料數據進行管控、該儀器設計美觀大方、操作簡單、符合用戶所需。適用于多個行業測定接觸角的用戶。

三、提升品管的要求，

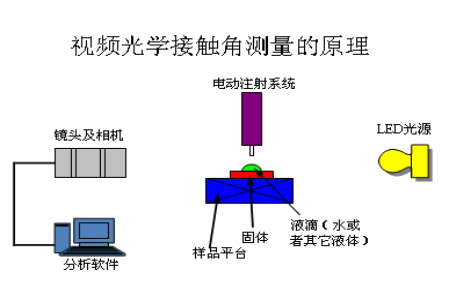

光學接觸角測量?jì)x；是一種簡單、快速、靈鏡的方法測量固體表面的潤濕性。且可間接測量固體表面能與液體表面張力。

四、產品特點

可調單波長工業級LED光源：圖像更加清晰：使用考命可達50000H

采用高性能日本原裝進口機芯。確保成像效果

采用USB2.0標準接口，數據傳輸速度快，兼容性高

高強度航空鋁合金結構，模塊化設計理念，可配置各種常用測量附件

提供德國進口的接觸角測量校準樣品，確保測量結果(選配)

專業的接觸角自分析方法，適合多種材料接觸角測量

計算方法，能夠自動識別基準線及輪席線

高速全自動操作測量，且直觀讀取數據結果

表面接觸角分析模塊，更簡捷的操作，更準確的結果

視頻快速測試數據，可連續性進測試接觸角形態變化

多種數據導出功能，測量數據一鍵導出實驗報告

五、儀器參數

接觸角測量范國：0-180°

接觸角測量精度：+0.1

高精度滴液系統：微分頭+藍芯注射器；滴液精度0.5H1

按觸角高精密位器校準片；德國原裝進口接觸角角度校準標準片3°5°8°90°120° 115°

六、接觸角瀾量方法，軟件概述

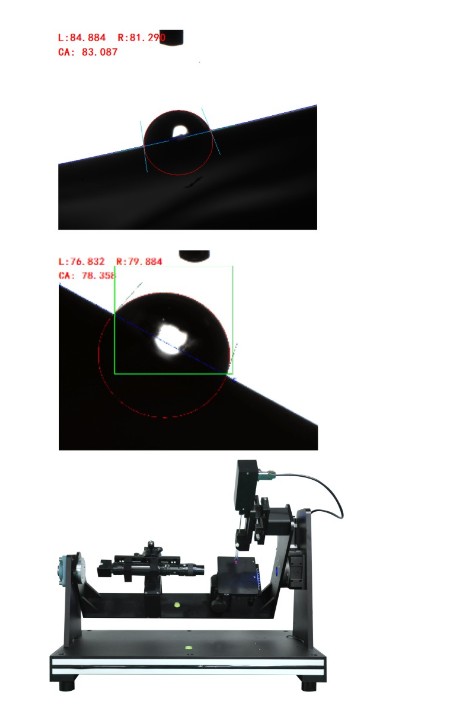

接觸角多元化分析方式：全自動擬合法，半自動擬合法，手動水平測量，手動斜面測量，寬高測量法

多元化軟件計算方法：圓環報合法(40度以下)；桶圓報合法(40-120度)；Young-Lapalacer報合法(120度以上)

表面自由能計算：Fowks法，0NK法。Z.smanF1et法，OS法(軟件中預裝部分液體數據庫，可自行建立液體性能參數)·····選配

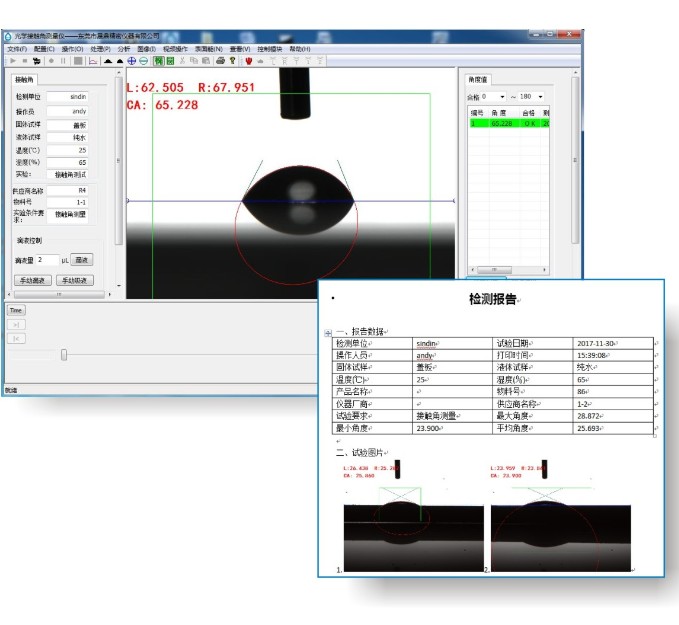

一鍵式軟件照里操作，【按空格鍵】一打開攝像頭；【按2鍵】一個自動測量高速拍照方式；單張/連續/錄像；錄像任意電影單張導出；錄像視�？勺詣�(dòng)快速測量

細致化數據庫管理：導出Bscel表格數據word圖片數據；更直觀不限數據的圖文并茂數據報告

七、硬件概述

主機外形尺寸：380mm(寬)*550m(長)*450mm(高)

主機凈重：11KG

工作臺面尺寸：120mm*150mm

工作臺移動：上下100mm*左右100MM

最大祥品臺尺寸：10寸

進樣器移動：上下100mm;左右100mm

工業鏡頭移動；前后180mm(微調3mm)

工業鏡頭：0.7X*-4.5X高清連續變倍顯微鏡CCD；原裝進口工業緩芯片；25幀/秒

鏡頭角度：平視

光源：可謂單波長工業級LED光源；使用壽命五萬小時

電源及功率：220V/60HZ
