SDC-350 自動傾斜接觸角測量?jì)x

技術參數

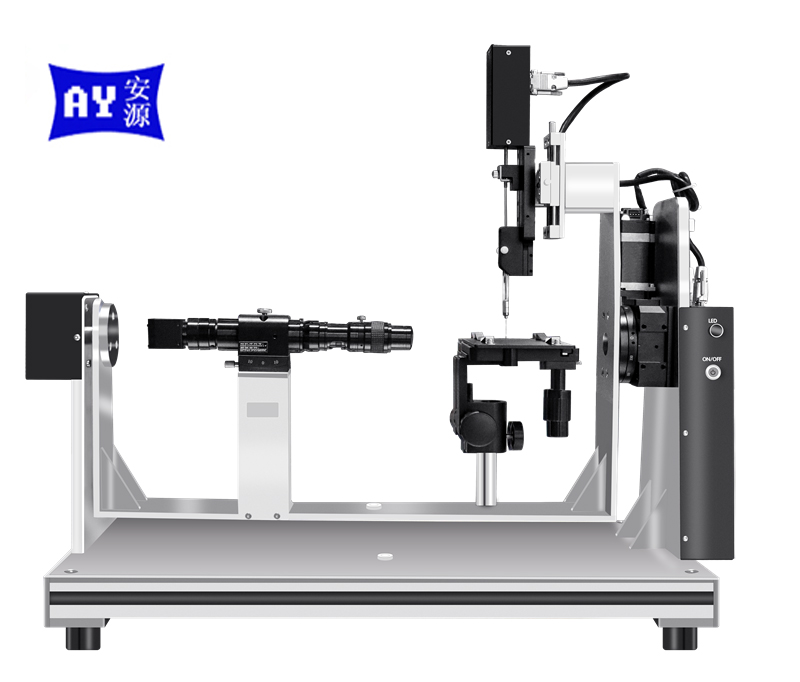

SDC-350 自動傾斜接觸角測量?jì)x/Contact angle measuring device

(設備外觀以實際出廠為主)

一、概述(Summary)

接觸角(Contact angle)是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在

液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表面性能檢測的主要方法。

SDC-350整體傾斜型接觸角測量?jì)x是采用光學成像的原理，通過圖像輪廓分析方式測量

樣品表面接觸角、潤濕性能、表界面張力、表面能、滾動(滑落角)、前進后退角及滯后性

等性能，設備采用全自動進液裝置及自動整體傾斜裝置，功能全面、性?xún)r(jià)比高、可滿足各種

常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

二、應用(Application)

按觸角測量?jì)x廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化

學化工、半導體制造、涂料油、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經

成為了一項評估表面性能的重要儀器。(部分測試功能需要選購專門附件完成）

1.液體在固體表面的鋪展、滲透、吸收等潤濕行為，座演法測量靜態接觸角；

2.材料在固體表面的前進角、后退角、按觸角滯后、滾動角、動態接觸角測量；

3.吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；

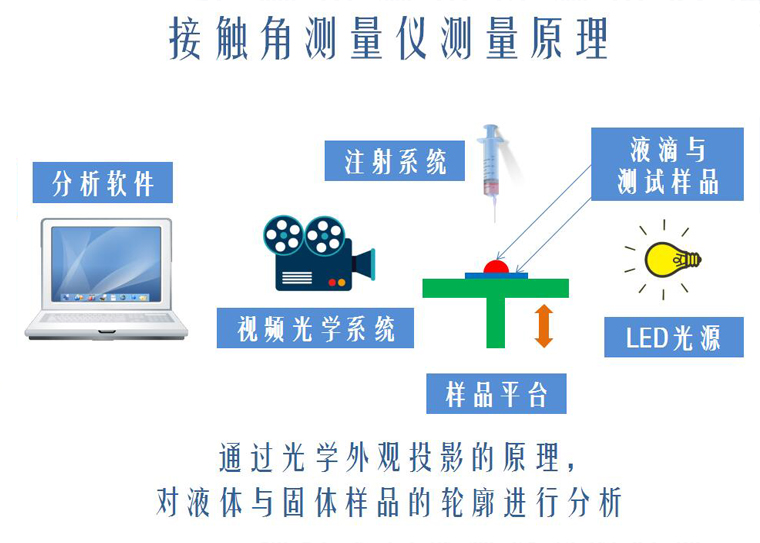

三、設備原理

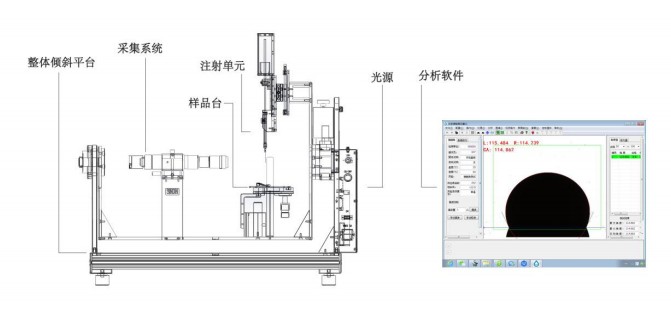

如上圖、按觸角測量?jì)x主要由光源、注射單元、樣品臺、采集系統、整體傾斜平臺、分析

軟件六大部分組成，設備采用光學成像的原理。光源采用密集LED冷光設計，發光均勻，圖像

清洗，壽命長；

注射單元采用高精度注射泵進液，由軟件定量定速控制，滴液穩定；

樣品臺采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制；

采集系統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進

口配置，0.7-4.5倍放大可調，成像無畸形失真；整體傾斜平臺采用軟件控制傾斜，測試精度高；

分析軟件功能較全面，具備一鍵式全自動擬合能力，擬合方法，滿足不同液滴形態的擬合；

四、產品特點(Product features)

1.主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制，保

證儀器具有極強的穩定性；

2.采用工業級密集可調LED冷光源系統(壽命25000H)，保證成像更清晰，同時避免額外熱度

所導致的小液滴揮發；

3.采用高性能日本原裝進口工業機芯，工業級遠心變焦變倍鏡頭，基本可達到圖像無失情況

，確保成像效果；

4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；

5.提供接觸角測量校準樣，確保儀器測試的精準性，角度校準標準片3°5°8°；60°90°120°；115°（選配）；

6.采集系統設計靈活，適用于絕大部分測量環境，簡單應付多種復雜的樣品表面測量；

7.接觸角分析方法，滿足所有種類液 滴成像的精確擬合，其中包括微分橢圓與微分圓法特殊液體成像擬合方法；

8.計算方法，軟件已實現全自動擬合，避免人為操作造成的誤差；

9.具備雙邊接觸角測量快速擬合功能，全面分析液體與固體的表面潤濕性能、分析表面的實際潤濕情況；

10.動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；

11.軟件自動生成報告，其中涵蓋Word形式、Exce1形式、譜圖形式等多種數據報告；

12.具備多種可選配功能件，我司研發團隊可滿足客戶提出來的多種定制測量要求；

13.具備前進后退角測量功能，便于測量樣品表面穩定性能；

14.具備滾動角測量功能，可智能分辨材料表面滑落點以及此類方式前進后退角測量；
