管線測量檢測方案

如何對管件線材零件實現高速精確的測量，一直是彎管加工行業所面臨的問題，傳統測量方式在遇到彈性管、自由形狀彎管、具有連續轉彎的彎管時，往往缺少測量解決辦法。�？怂箍低瞥龅�BendingStudio XT絕對臂測量機管線測量解決方案，讓客戶的這一難題得以解決。

該方案將絕對臂先進的激光掃描技術與BendingStudio XT管線測量軟件的管線分析能力相結合，通過對軟件平臺進行重新配置，使配有集成掃描儀的絕對臂成為測量輸入工具。

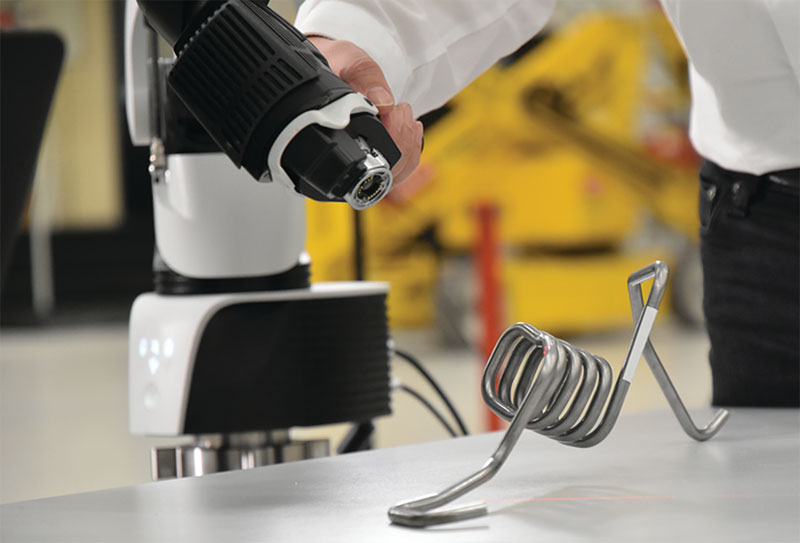

關節臂集成的3D激光掃描儀，只需進行幾次快速掃描，即可完成管件、線材幾何特征的數字化測量。測量臂可以放置在任何需要測量的位置，具有高度的靈活性。系統采用與TubeInspect相同的創(chuàng )新軟件平臺，可手動采集管件、線材的高精度掃描數據。利用集成的RS系列激光掃描測頭，可以快速完成非接觸測量和幾何測量，無需進行任何專門的裝夾或對齊操作。

BendingStudio XT絕對臂測量解決方案，可以測量任何形式或角度的管件、線材零件，適用于復雜的管線形狀，可以用于管件、線材的檢測、制造和逆向工程應用等。另外，該系統能夠與CNC彎管機直接連接，從而對生產誤差進行及時糾正。

技術特點

•無需對整個管表面進行掃描，即可完成高精度管件、線材幾何數據的采集。
  •可以作為光學檢具使用，軟管和長度、直徑在300毫米以?xún)鹊挠补芫�可測量
  •可以對各種材質、顏色和表面的管件、線材進行精確掃描。
  •快速獲取彎管交點和彎管數據，引入精度高的護套偏差測量。
  •對剛性不夠的管件和線材可進行自動修正，消除其自重變形引起的影響
  •可以在任何所需場合對管件、線材進行測量的高便攜性系統。
  •高精度、高可靠性、重復性高
  •通過高精度掃描，實現對整個管線幾何形狀的快速測定。
  •在原來難以接觸的區域內，對部件進行便捷測量。
