1.產品介紹

助聽器（Hearing Aid）是一種電聲放大器，通過它將聲音放大使聽力較差的人員能聽到了原來聽不清楚，不能聽到的聲音的裝置。助聽器一般包括六個部分：話筒、放大器、耳機、耳塞、音量控制開 關和電池。其中話筒（也稱傳聲器或麥克風）接收聲音并把它轉化為電信號，即把聲能轉化為電能；放 大器放大電信號（晶體管放大線路）；耳機把電信號轉化為聲信號，即把電能轉化為聲能；耳塞（也稱耳模）將耳機聲音送入外耳道；音量控制開關，控制聲音放大倍數；電池，提供助聽器電能。

在設計、生產助聽器過程中，需要一種能快速準確地檢測出助聽器的電聲特性的測量?jì)x器。

2.基本工作性能指標

（1）測試傳聲器：AWA14422 型壓力場傳聲器

（2）聲耦合器：AWA6161A 型聲耦合器（符合 IEC 60318-5 標準）或 AWA6162 型耳模擬器（符合 IEC 60318-4 標準）

（3）測試聲源(已安裝在測試箱內)：頻率范圍：100 Hz～10 kHz 輸出聲壓級：50 dB、60 dB 和 90 dB

（4）測試箱：AH8582 型測試箱或 AH8583 型測試箱，平均隔聲量：不小于 30 dB（大于 100 Hz 時）

（5）信號輸入：頻率范圍：20 Hz～20 kHz 幅度范圍：50 dB～130 dB（傳聲器參考靈敏度-26 dBV/Pa）

（6）信號輸出：頻率范圍：20 Hz～20 kHz 幅度范圍：10 mV～10 V(RMS)

（7）掃頻方式：線性，測量頻率范圍：200 Hz～20 kHz，頻率間隔：100 Hz

（8）本機噪聲：< -75 dBV（Z 計權）

（9）測量觸發方式：鼠標、鍵盤或腳踏開關

（10）工作電源：220 V/50 Hz 交流市電

（11）工作條件：環境溫度：0 ℃～40 ℃ 相對濕度：20 %～90 % 大 氣 壓：86 kPa～106 kPa

（12）主機尺寸：440 mm×325 mm×151 mm（W×D×H）

（13）主機重量：8 kg

3.系統測試原理

在測試箱內，先校準測試聲源，使其在一段頻頻率范圍內各頻率輸出某一指定聲壓級的聲音。助聽器傳聲器（話筒）接收測試聲源發出的聲音，助聽器內部電路將傳聲器（話筒）的聲音進行放大，驅動助聽器耳機發出聲音。用聲耦合器內的測試傳聲器測量助聽器耳機發出的聲音，以此得出助聽器的各項電聲指標。

4.參數設置-傳聲器校準

點擊菜單欄-設置-傳聲器校準，軟件彈出以下窗口。

將傳聲器從聲耦合器中取出，傳聲器插在聲級校準器上，按一下校準器開關，校準器發出 1 kHz，94 dB（1Pa）的聲音。點擊傳聲器校準按鈕，軟件在兩秒后自動彈出按鈕。如果傳聲器未在校準器里或傳聲器損壞，校準時傳聲器靈敏度會(huì )小于-50 dBV/Pa,這時軟件彈出傳聲器靈敏度異常窗口，同時不保存傳聲器校準結果。按快捷鍵 Ctrl+Shift+F2 激活輸入框，可以手動填入靈敏度數值。校準完畢，將傳聲 器裝回聲耦合器中。

5.測試過程-測試步驟

將助聽器放在測試箱內，助聽器的麥克風放在測試箱內紅點處。

OSPL90 表示滿檔增益 90dB、FOG50 表示滿檔增益頻響、Reference Test Gain 表示增益參考位置、 Response Limit 表示頻寬、Total Harmonic Distort 表示總諧波失真和 EQ Input Noise 表示等效輸 入噪聲。

在參數設置里選擇手動模式或自動模式，點擊開始按鈕（快捷鍵 Enter）進行測試。

按快捷鍵 F6 切換測試標準，ANSI 3.22 標準 FOG50 曲線不顯示，FOG50 max 數值不測。

導出報表

點擊菜單欄-數據-導出報表，軟件彈出 Word 格式的數據報表。

軟件退出

點擊軟件界面右上角的關閉圖標。

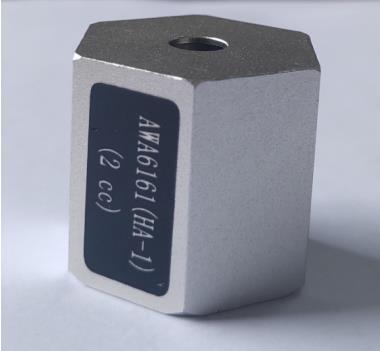

6161（HA-1）2-cc 耦合器

尺寸符合 ANSI S3.7，用于測試耳內助聽器、耳道助聽器和安裝的助聽器用耳模。與 AWA6128AH 助聽器測試儀和 AWA8583 消聲箱配套使用。HA-1 直接接觸耦合器用于測試耳內（ITE）、耳道內（ITC）、完 全耳道內（CIC）和其他帶有耳模的助聽器。在某些情況下，它也可以用來測試開耳式助聽器。

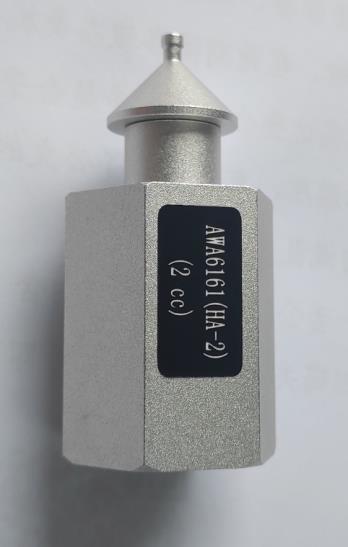

6161（HA-2）2-cc 耦合器

尺寸符合 ANSI S3.7，用于測試助聽器、護目鏡和身體助聽器的后面。與 AWA6128AH 助聽器測試儀 和 AWA8583 消聲箱配套使用。HA-2 耦合器與人耳相似，帶有耳模。按鈕式接收器直接連接到這個耦合器。耳后（BTE）助聽器通過耳平面適配器連接到此耦合器。

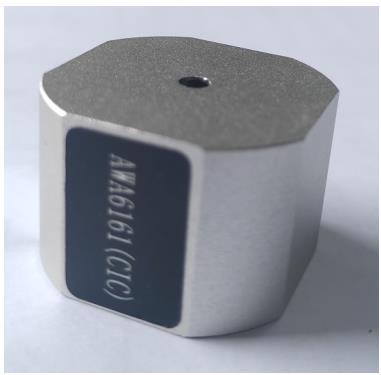

6161（CIC）耦合器

CIC 耦合器符合《IEC-TS 62886-2016》標準，是帶有 0.4 cc 耦合器的非標準耦合器（與 HA-1 耦合器使用的 2 cc 尺寸不同）。與 AWA6128AH 助聽器測試儀和 AWA8583 消聲箱配套使用。該耦合器用于產生與患者耳朵中實際發現的響應類似的頻率響應。當實際的耳朵測量不可能或不實用時，建議使用此耦合器來獲得 CIC 助聽器的真實頻率響應。

AWA6128AH 型助聽器測試儀主要實現助聽器電聲特性的測量。

AWA6128AH 型助聽器測試儀執行《IEC 60118-7 2005》、《ANSI 3.22-2009》、《ANSI 3.22-2014》、《GB/T 25102.100-2010 電聲學 助聽器 第 0 部分：電聲特性的測量》、《GB/ T 25102.7-2017 電聲學 助聽器 第 7 部分：助聽器生產、供應和交貨時質量保證的性能特性測量》和《JJF1201-2008 助聽器測試儀校準規 范》等標準。儀器主要由測試主機、測試箱、聲源、測試傳聲器和耳模擬器等部分組成�？梢詼y量助聽 器的滿檔增益 90 dB、滿檔增益頻響、增益參考位置、頻寬、總諧波失真、等效輸入噪聲電感和電感等 電聲指標。儀器特點：軟件包含自動測試模式和手動測試模式，不合格項目自動顯示“X”和一鍵導出 測量報表等。
