Products尺寸、輪廓、形狀測量 三坐標測量?jì)x
一、應用范圍

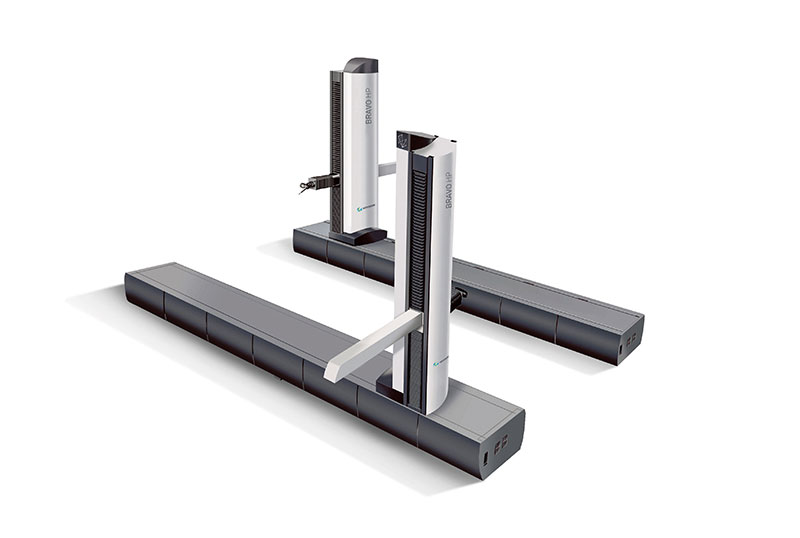

Bravo懸臂三坐標測量機屬于高端型懸臂三坐標測量機，其分為Bravo C ,Bravo HD，Bravo HP三大系列，測量機精度依次上升，敞開的測量平臺，良好的測量性能指標使Bravo成為汽車行業進行整車和鈑金尺寸控制的重要幫手。而且Bravo HP可直接安裝在裝配現場或車身焊裝線旁邊，形成現場尺寸控制的最重要一環，用戶可以根據自己需求選擇不同的系列，不同的配置滿足檢測需求。
二、產品特點
1.動態性能高 開放的結構，長方向上提供了可行走外罩，便于進入測量空間，簡化了工件的上下料操作、編程和自動的尺寸檢測；
2.穩固的鋼結構，使得在各種操作環境下尺寸測量的穩定性更強
3.采用循環滾珠軸承進行傳動，不需要壓縮空氣
4.Z軸截面尺寸80 x 100 mm，預先進行了配置以便提供選項的抗碰撞保護
5.全覆蓋外罩機械結構
6.多傳感器溫度補償，測量溫度范圍可達到16 – 32 °C
7.可提供平齊地面的安裝
8.可提供選項的非接觸激光測頭
9.連續空間運動模式，能夠有效整合非接觸激光掃描測頭和HH-ACW-43MW無極旋轉測座。
三、產品參數
|
型號 |
行程范圍 |
外型尺寸雙臂 |
||
|
HD |
HP |
|||
|
Bravo |
40.16.21 |
4000×1600×2100 |
4997×8578×3594 |
4997×8578×3594 |
|
40.16.25 |
4000×1600×2500 |
4997×8578×3994 |
4997×8578×3994 |
|
|
40.16.30 |
4000×1600×3000 |
4997×8578×4494 |
4997×8578×4494 |
|
|
60.16.21 |
6000×1600×2100 |
6997×8578×3594 |
6997×8578×3594 |
|
|
60.16.25 |
6000×1600×2500 |
6997×8578×3994 |
6997×8578×3994 |
|
|
60.16.30 |
6000×1600×3000 |
6997×8578×4494 |
6997×8578×4494 |
|
|
70.16.21 |
7000×1600×2100 |
7997×8578×3594 |
7997×8578×3594 |
|
|
70.16.25 |
7000×1600×2500 |
7997×8578×3994 |
7997×8578×3994 |
|
|
70.16.30 |
7000×1600×3000 |
7997×8578×4494 |
7997×8578×4494 |
|
|
90.16.21 |
9000×1600×2100 |
9997×8578×3594 |
9997×8578×3594 |
|
|
90.16.25 |
9000×1600×2500 |
9997×8578×3994 |
9997×8578×3994 |
|
|
90.16.30 |
9000×1600×3000 |
9997×8578×4494 |
9997×8578×4494 |
|
E0：自14 μm起
