一、產品用途

此機適合于各種紡織，橡膠，塑膠，合成革，膠帶，膠粘制品，塑料薄膜、復合材料，電子，金屬非金屬等行業的材料及制品做拉伸、壓縮、彎曲、剪切、剝離、撕裂、等多種試驗，用以判定產品的質量。

二、產品簡介

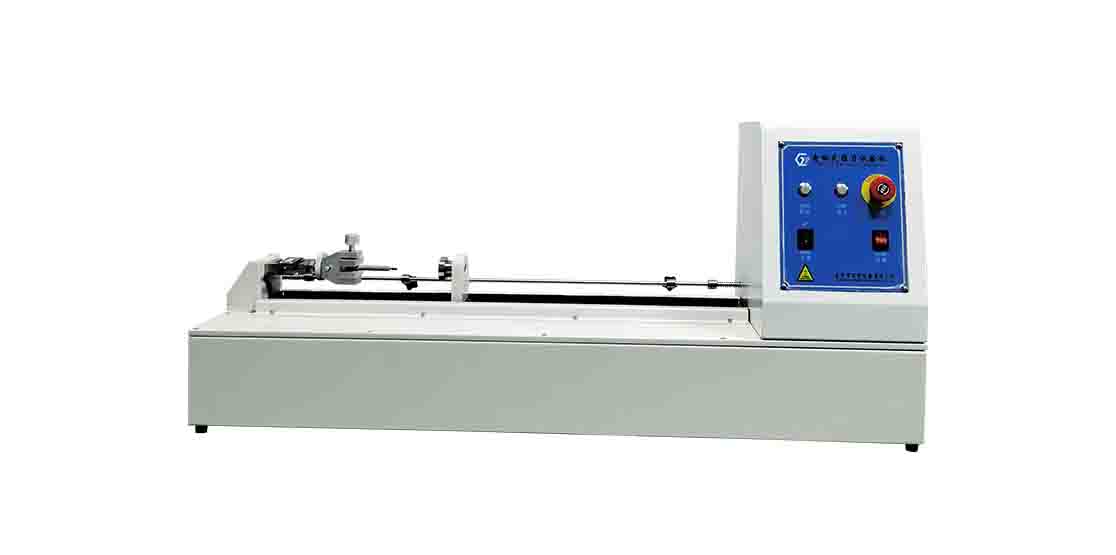

臥式拉力機結構簡單、操作方便，可放置于工作臺上進行試驗。其采用電子控制系統，經控制器控制步進電機轉動，再經過變速機械機構減速后驅動T型絲桿副帶動荷重感應器左右移動，來完成試樣的拉伸或壓縮試驗。力值由傳感器輸出，反饋顯示器，試驗速度實時顯示。具有操作簡單方便，尤其適合做生產線上控制產品質量的檢測儀器。

三、設備軟件

1.軟體環境：中英文Windows

2.語言選擇：具有中文簡體，中文繁體，英文等多種語言界面在操作中自由切換,極大的方便操作者的使用

3.單位轉換:常用力量及位移,能量都具有并且可自由轉換。

4.基本功能:可計算及列表資料圖形:具有材料試驗機的基本參數:①.降伏點②.0.2%off set ③.降伏強度 ④.抗拉強度⑤.伸長率⑥.能量吸收⑦.最大值⑧.斷裂值⑨.變形量⑩.平均值 ⑾.對比圖形等等 二十機種參數。

5.多種曲線顯示模式：應力-應變、力量-位移、力量-時間、強度-時間等多種曲線模式。

6.運用資料: 運用資料庫管理測試及標準,使用者可用預建資料或自行修建。

7.測試模式:包含抗拉.抗彎.抗壓.抗折.黏著.撕裂.剝離.伸長伸長率……等設定。

8.控制模式:定位移.定速度.定應變速率.定荷重.定荷重速率定應力速率.應力速率等。

9.方便實用的置零功能：力量、伸長、位移只需按一個鍵即可手動調零，同時具有測試開始時系統自動進行調零功能。

10.動態顯示：測試過程中，負荷、伸長、位移以及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

11.峰值保持：在測試的整個過程中，測試項目的最大值始終跟隨試驗的進行在屏幕窗口上顯示。

12.手動取點功能：具有測試過程中特殊手動取點功能。

13.自動判別：試樣破壞后，系統自動識別并按預期的測試要求自動切換完成下一功能。

14.自動存儲：試驗條件、測試結果、標距位置自動存儲。

15.自動回歸：具有測試完畢中聯板自動回到測試起始原點功能。

16.圖形分析：試驗完畢后，可從測試曲線上用鼠標查看數據，試驗曲線上的任意點可進行局部放大分析，并可選擇打印。

17.曲線對比：同組試樣的曲線可疊加對比。

18.報表輸出:圖形及參數開放給客戶根據需要修改.可輸出不同的報告格式，方便而易學實用。

19.量程擴展功能：可增配不同容量規格的傳感器、引伸計和夾具，拓寬測量范圍，從而實現試驗精度的更準確性。

四、技術參數

1.荷重元：200kg以?xún)瓤蛇x

3.準度等級：0.5級

4.試驗力測試范圍：0.4%～100%FS

5.力量精度：±1%以?xún)?/span>

6.位移示值誤差：示值的±1%

7.控制系統：全電腦控制

8.傳動方式：步進電機+驅動器

9.電機功率：0.4KW

10.傳動聯板：為高碳鋼鍛造，機械強度性能好，無變行量

11.傳動螺桿：采用臺灣雙結構精密滾球螺桿

12.導向桿：由兩條Φ25臺灣導桿制作，表面經高頻及硬鉻電鍍處理，HRC60以上

13.主動軸承：采用日本NSK高碳滾珠軸承

14.機體結構：采用主機架與控制箱分體設計

15.測試速度范圍： 0.1～500 mm/min 可設置

16.速度精度：示值的±1%以?xún)?/span>

17.機臺行程：600mm或定制

18.夾具處理：所有夾具全部采用硬鉻電鍍處理,HRC55以上

19.防塵裝置：保護滾珠螺桿，不被灰塵進入，保證滾珠絲桿的壽命及精度

20.機體表面處理：采用美國杜邦粉末，靜電噴漆工藝，經高溫200℃固化保證久不褪色

21顯示系統：基于win 7平臺一下的PK-2000自主開發之材料試驗機專用軟件

22.數據傳遞:采用24 bit數據傳遞. RS-232數據傳輸,所有參數全部保存在周邊硬件上,電腦無需安裝任何外插硬件,極大的方便使用者自己更換升級,維護電腦

23.多重保護裝置：

①.機械行程開關保護上下限行程

②.出現緊急情況急停開關制動保護

③.過流，過壓，欠流，欠壓，漏電過載保護

④.軟件過載限位保護

⑤.斷點停機保護

24.體積：140×35×45cm

25.重量：約40kg

26.電源：AC～220V  50Hz
