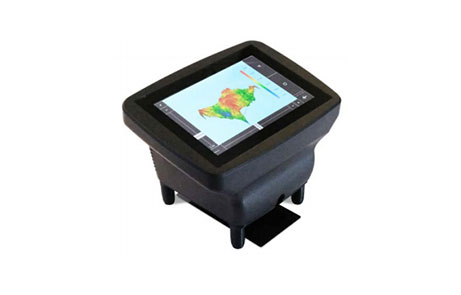

Products材料可靠性、失效分析 色差、光澤度檢測儀
一、應用范圍：汽車、顯示屏、塑料和復合材料、航空器、家具、油漆涂料、游艇等行業。
二、應用用途：
表面檢測的獨特便攜式解決方案，直觀的用戶界面，可對所有狀態的涂層（干膜，濕膜狀態下均可測量）或未涂層表面進行快速大面積的桔皮、鮮映性、粗糙度、紋理、缺陷等特征量化，通過屏幕可視化分析，同時具有強大的離線分析功能；
桔皮儀使用激光光源掃描高光澤表面的光學輪廓，其橫向分辨率小于37微米，同其他品牌的桔皮儀相同，也是將光學輪廓從0.1到30mm劃分成5個波長范圍（Ka-Ke）進行分析。同時兼容TAMS 和 Wavescale 值；
65 x 54mm的測量區域無需對桔皮儀進行移動即可在10秒內完成快速測量，極大程度上消除人為產生的誤差；
使用白光反射技術行程的圖像由內部可變焦相機捕獲，表面映射引擎結合來自8個反射條紋圖案的數據，以創(chuàng )建具有高分辨率測量表面的三維輪廓圖，可通過觸摸屏查看任意位置的三維數據，使測量更加直觀。
三、產品特點
1.靜態操作：測量過程中無需移動，防止移動的任何損壞
2.看到眼睛看不到的東西 ：橫向分辨率<37um，能夠捕捉人眼看不見的表面缺陷
3.快速大面積測量：在 10 秒內通過一次操作 (65 x 54mm) 繪制大面積區域
4.觸摸屏:觸摸屏操作意味著操作員培訓最少
5.SD卡快速輕松地傳輸數據、 圖像和地圖
6.LAN 與 SPC 的外部連接
7.6 個錨點:Optimap3 可以安裝在安全帶上，以便在工廠條件下進行無疲勞測量
8.相機 3.2 MP - 雙焦點
9.可互換的測量底座:與標準底座一起使用或使用非接觸式底座測量濕漆膜。
四、技術參數：
|
儀器： |
|
|
測量視野 |
65 x 54mm |
|
分辨率 |
縱向≤100納米，橫向≤37微米 |
|
測量數據 |
Du ＜0.1mm |
|
Ka |
0.1-0.3mm |
|
Kb |
0.3-1mm |
|
Kc |
1-3mm |
|
Kd |
3-10mm |
|
Ke |
10-30mm |
|
粗糙度 |
RaX, RaY Sa, Rsm |
|
測量原理 |
相位測量偏轉法、光學傳遞函數、線變形分析、表面成像 |
|
測量時間 |
小于10秒 |
|
輪廓圖 |
曲率圖、高度圖、三維形貌圖 |
|
濾波選項 |
波掃描帶濾波、用戶可定義的ISO GPS、高通、低通、帶通等 |
|
輪廓分析 |
有 |
|
硬件： |
|
|
處理器 |
Intel i7 Gen 5 |
|
存儲 |
256 GB |
|
鋰電 |
12000mAh |
|
使用時間 |
3 - 4 小時 / 充電 |
|
相機 |
3.2 MP雙焦點 |
|
數據輸出 |
Maps/CSV/結果數 |
|
顯示 |
10.1英寸電容式觸摸屏1280 x 800 |
|
尺寸 |
233 x 314 x 235 (W x H x D) |
|
攜帶選項 |
6點線束錨 |
|
夾具 |
可拆卸測量底座 |
|
通訊 |
LAN，USB |
|
可選額外 |
濕漆測量底座、可定制的夾具和固定裝置 |
|
重量 |
3.5Kg |
五、設備配置：
|
序號 |
名稱 |
數量 |
備注 |
|
3.1 |
儀器主機 |
1臺 |
進口品牌 |
|
3.2 |
經驗證標準板 |
1塊 |
|
|
3.3 |
USB 密鑰 |
1個 |
|
|
3.4 |
Optimap Reader |
表面輪廓分析軟件 |
|
|
3.5 |
可充電式鋰電池塊 |
1塊 |
|
|
3.6 |
測量底座 |
1個 |
|
|
3.7 |
非接觸濕膜測量底座 |
1個 |
|
|
3.8 |
操作手冊 |
1個 |
|
